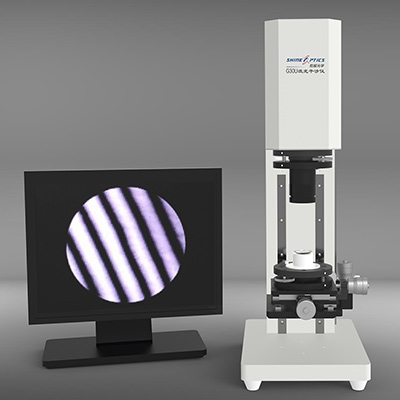

G30U正立式激光干涉仪

 G30U正立式激光干涉仪通光口径为Φ30mm,镜头上置,仪器具备良好的隔振性能,适合光学车间现场的制程检验,拼盘检验,小批量多品种的光学镜片检验。标配F0.7球面标准镜头,选配标准镜头有F0.6,F1.0,F1.4,F2.0,F2.8,F5.6,可定制其他F数的镜头;也可选配平面标准镜及相关治具测量平面镜。
主要用途: 球面类光学元件(包括各类玻璃、塑料透镜、球面反射镜、光圈量规、球面轴承等)表面光圈、局部形变的测量,球面曲率半径的测量(配合光栅尺)。平面类光学元件(平面镜、水晶、陶瓷、标准量块等)的表面光圈。



产品目录下载

仪器规格参数表

产品型号
G30U
有效光束直径
Φ30mm
光源
半导体激光(635nm)
光路切换
对准(十字叉丝)与测试(干涉场)模式电控切换
标配镜头
F0.7
选配镜头
F0.6,F1.0,F1.4,F2.0,F2.8,F5.6和平面镜头
标准镜头面形精度
优于λ/20@632.8nm
仪器尺寸(长X宽X高)
240X160X570mm
仪器重量
15KG
电源
AC100-240V 50/60Hz


测试范围,大有好处

 30mm通光口径,凸面测量范围比25.4mm口径干涉仪大18%;Z向导轨有效行程长达200mm。

核心器件大品牌,性能稳定

进口1/3英寸CCD,索尼原装模拟黑白芯片,画面均匀光滑,没有模拟彩色CCD彩转黑造成的线阵损失。
进口半导体激光器兼顾性能稳定和成本,体积小更换方便,不维修费用低。

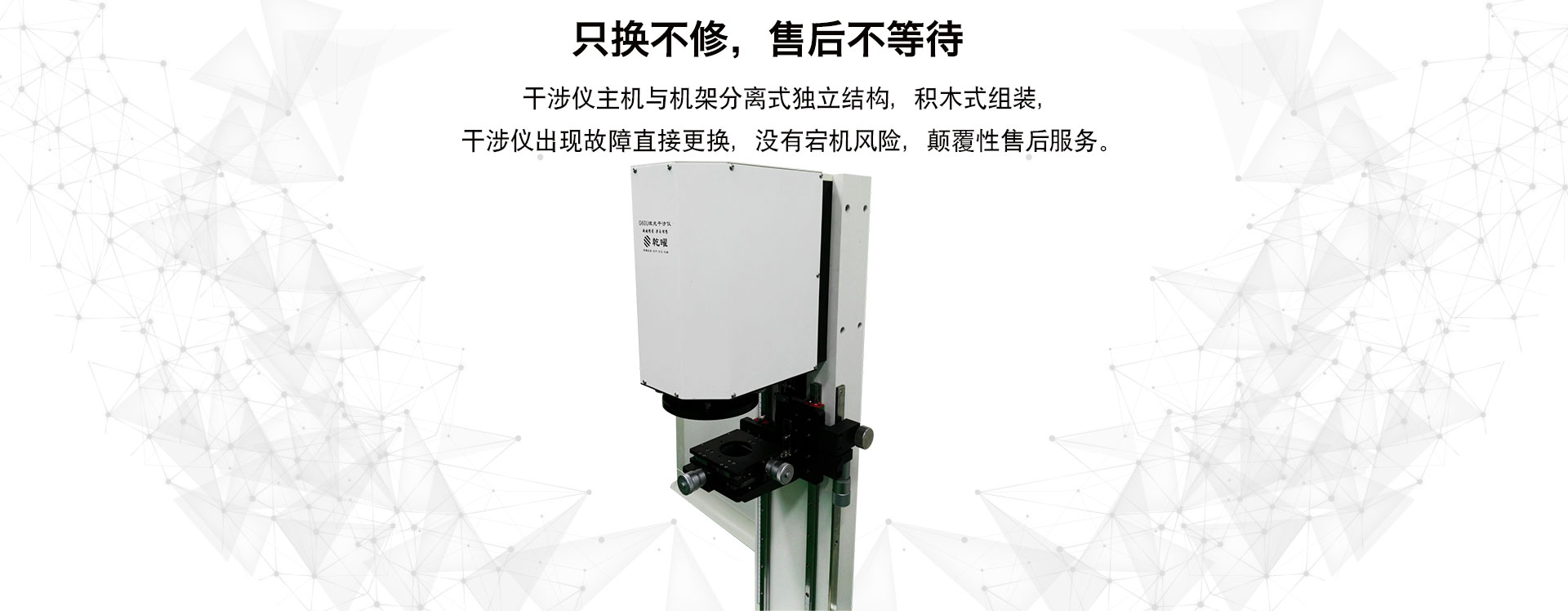

 30mm球面标准镜头(G30U

➢型号丰富

   标准品有7个型号,全部现货供应,可定制其他F数的镜头
➢ 标准面使用康宁熔石英材料
   康宁熔石英材料质地坚硬,掉落镜片不会砸伤镜头;镜头加工过程中经过稳定处理,应力小,精度稳定。


选配要点:

➢待测球面的R/D(曲率半径与口径的比值)应当大于球面镜头的F数,才能实现全口径测量;建议选取F数最接近(略小于)被测面R/D值的球面镜头。
➢ 凸面曲率半径与口径的测量范围受限于镜头标准面的曲率半径与有效通光口径;凹面的测量范围受限于测试腔的长度(也即是仪器导轨的有效移动距离)与宽度(也即是载物台的横向尺寸)。
干涉仪
F数
标准面曲率半径(mm)
曲率半径测量范围(mm)
最大测量口径(mm)
G30U

QY-30-F0.6
6
0~144
120
QY-30-F0.7
11
0~11
0~168
15
120
QY-30-F1.0
21
1~21
1~179
21
120
QY-30-F1.4
32
2.7~32
2.7~168
23
120
QY-30-F2.0
52
4.3~52
4.3~148
26
74
QY-30-F2.8
75
6.3~75
6.3~125
27
44
QY-30-F5.6
159
13.3~159
13.3~41
28.5
7

注:
1)     测量凸面最大曲率只与镜头标准面贴合时被测曲率。
可检查最小口径以及最小曲率半径根据被检物的形状而异。
